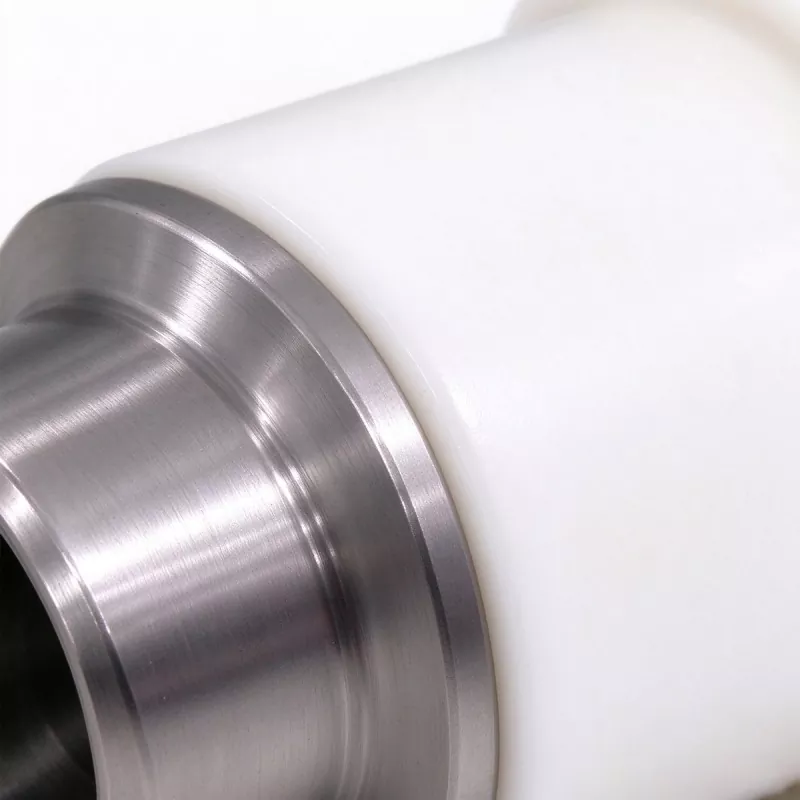

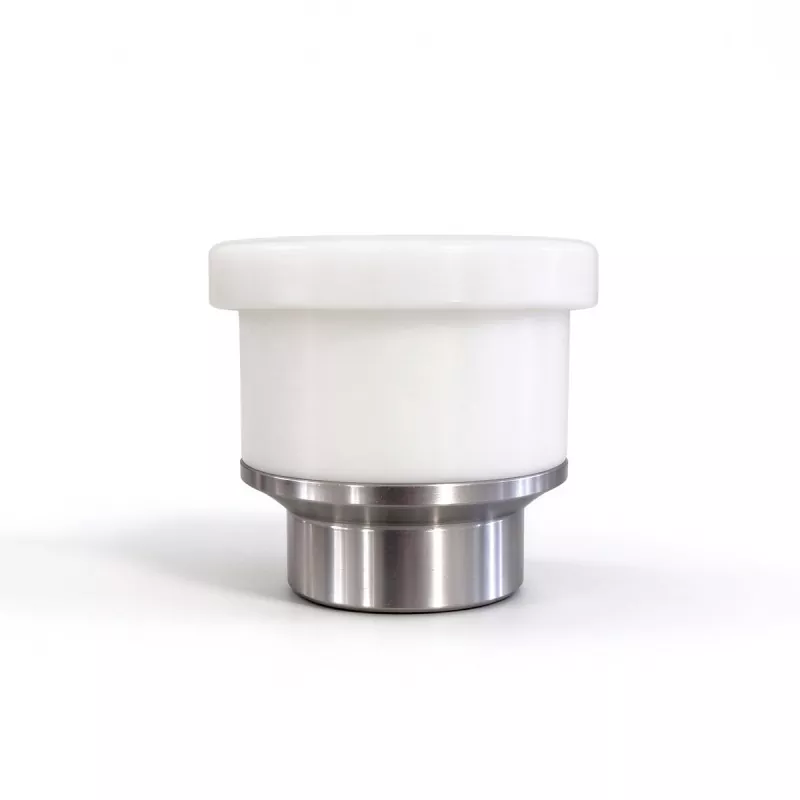

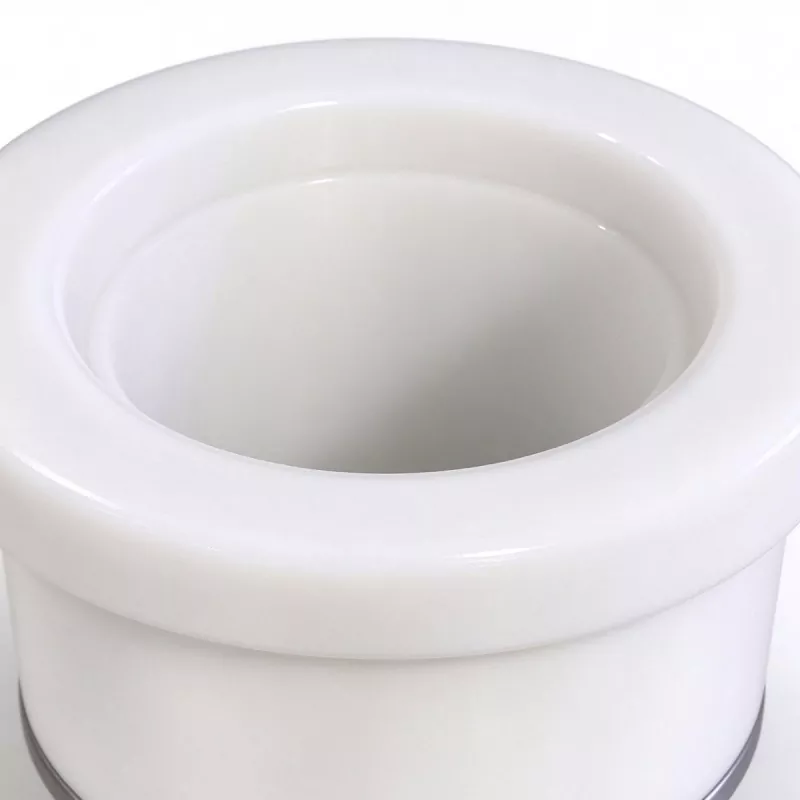

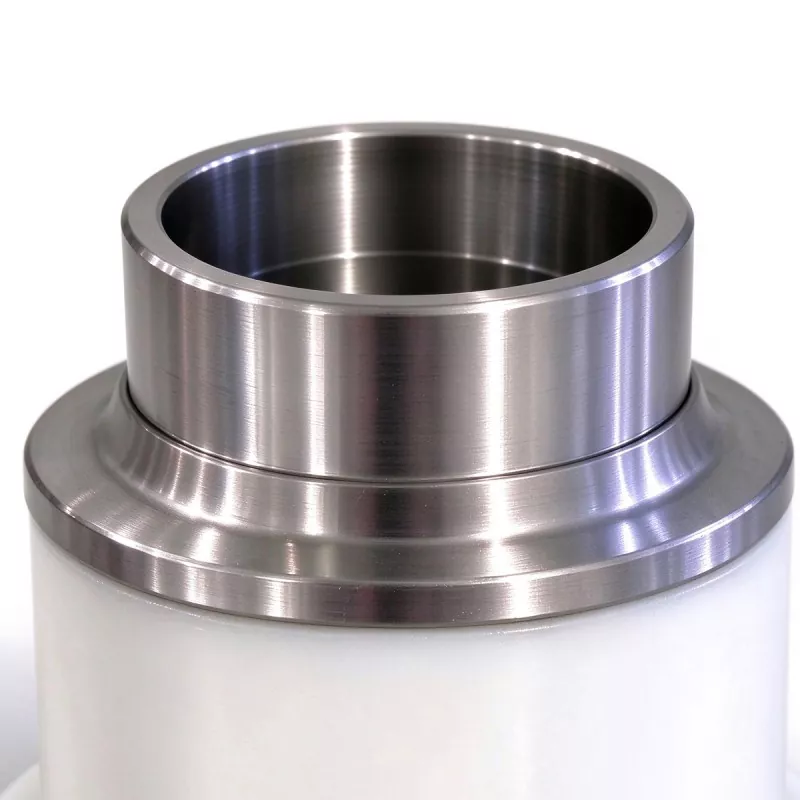

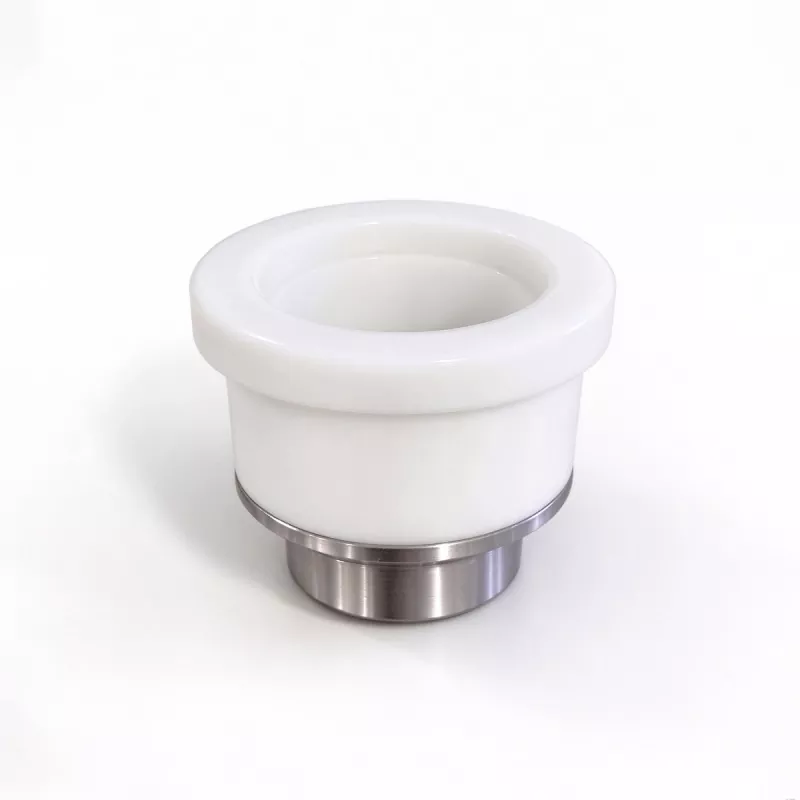

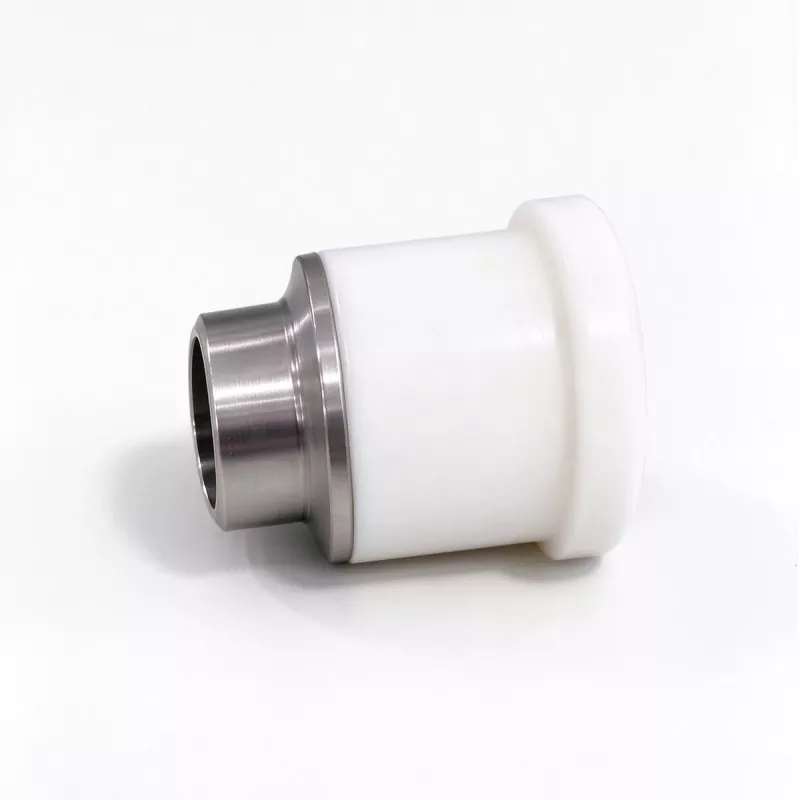

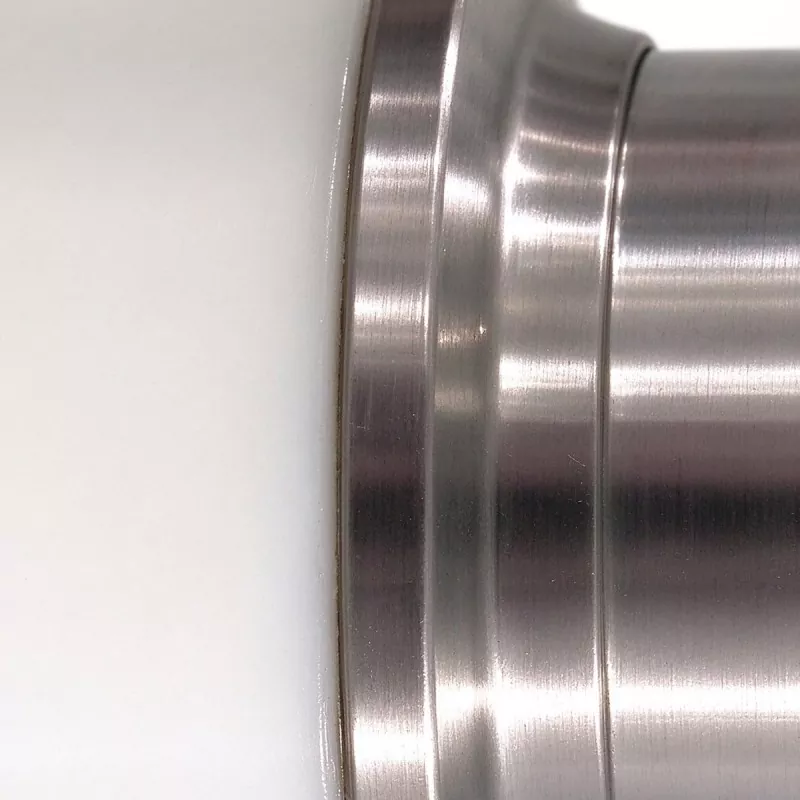

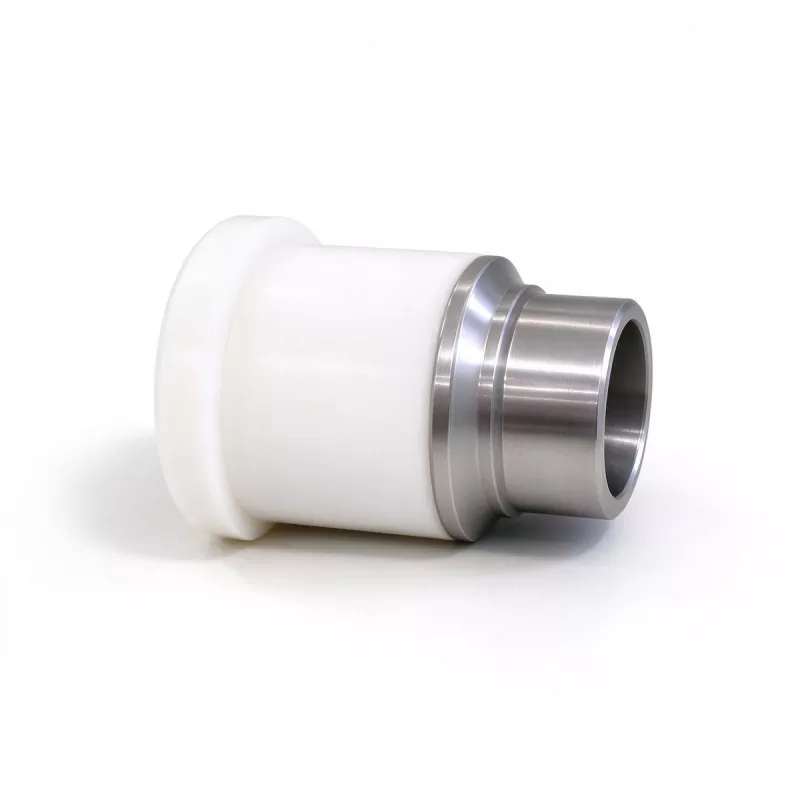

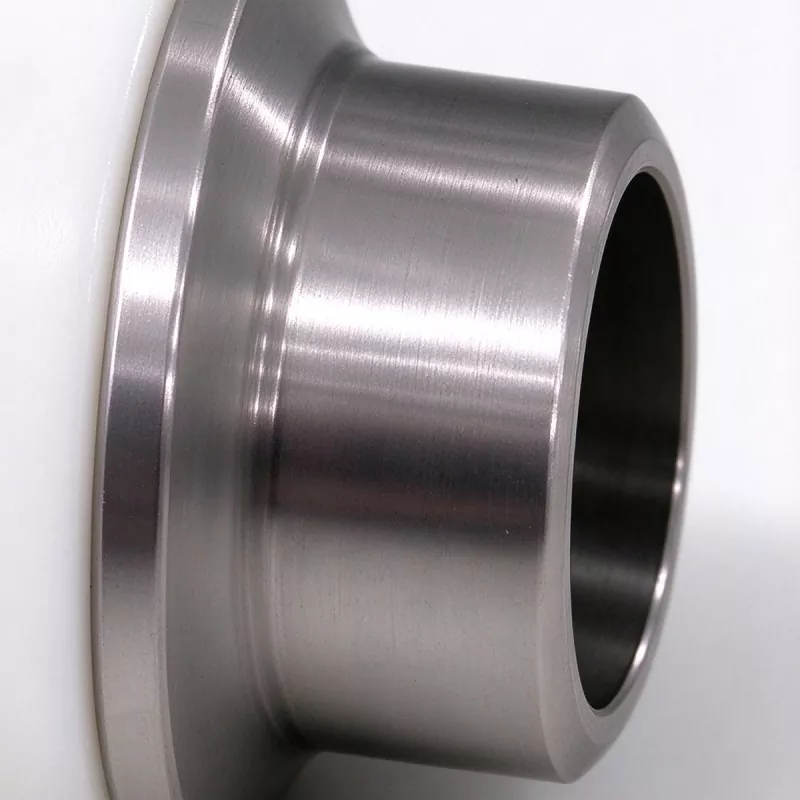

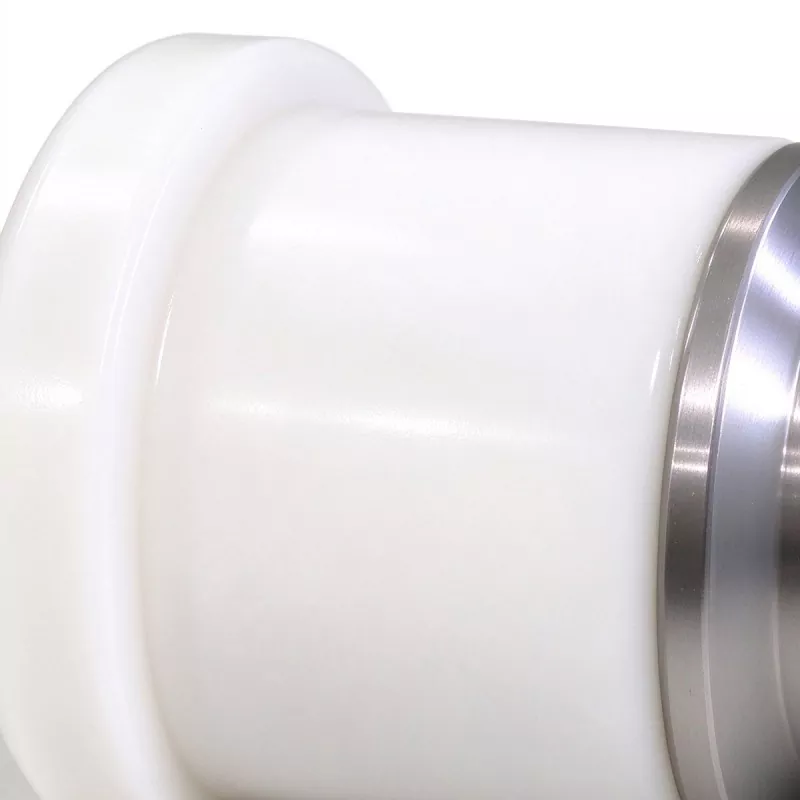

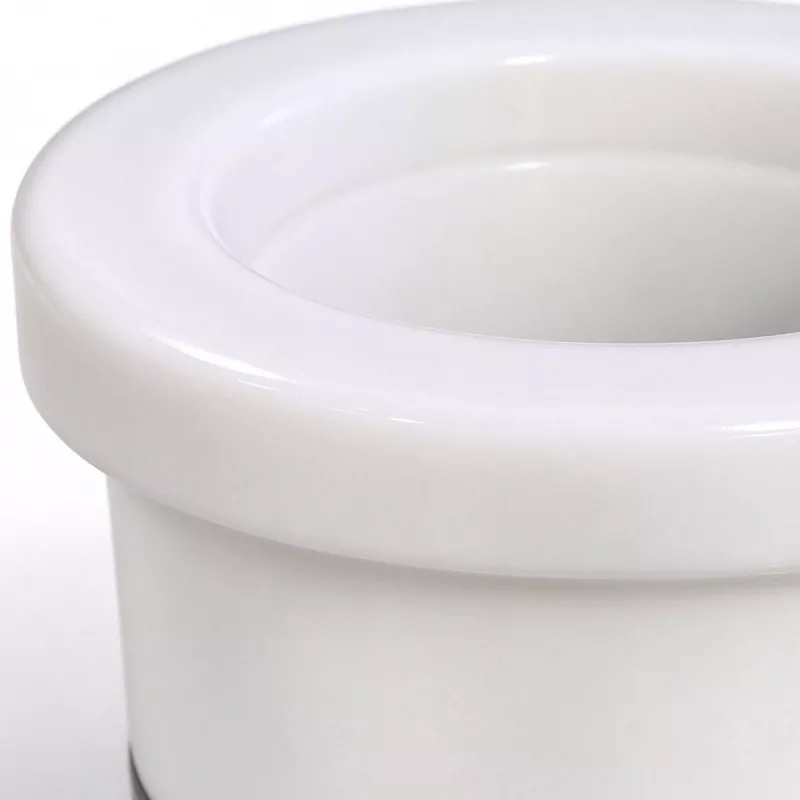

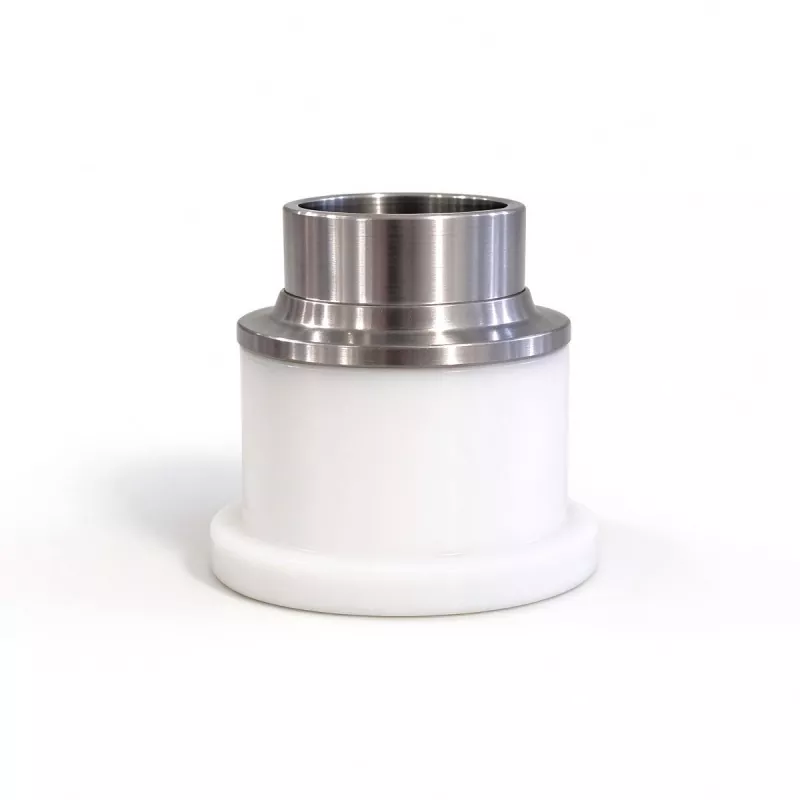

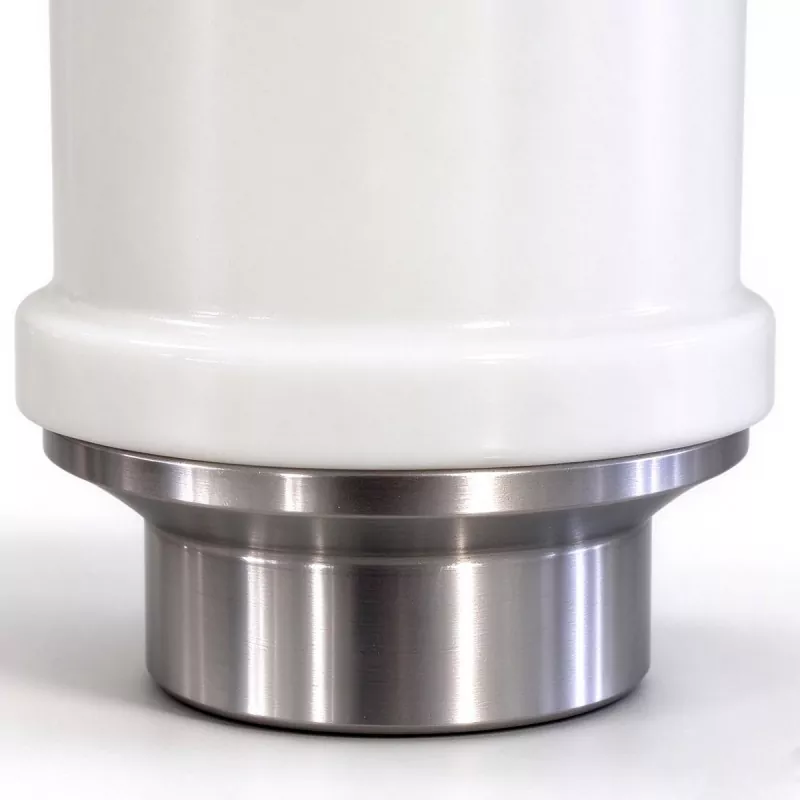

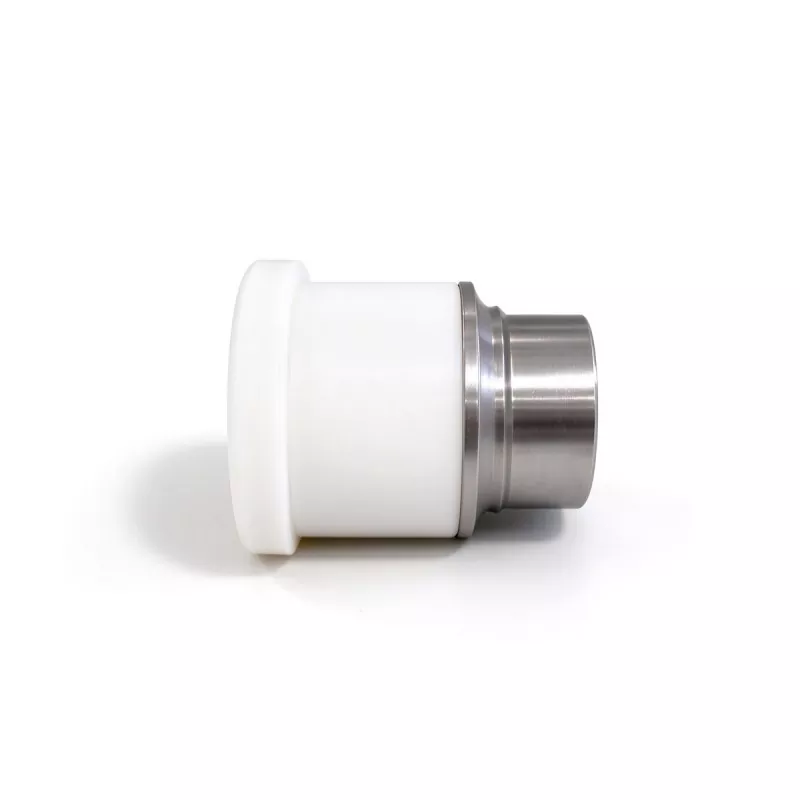

Pierścień ceramiczny z głowicą do cięcia laserowego

EVER VIEW dostarcza zamienne komponenty ceramiczne do głowic tnących lasera światłowodowego, wspomagające pozycjonowanie dyszy, izolację elektryczną i funkcje wykrywania wysokości w kompatybilnych zespołach głowicy tnącej. Jako niewielki materiał eksploatacyjny instalowany blisko dyszy, pierścień ceramiczny głowicy tnącej lasera działa w obszarze narażonym na ciepło, odpryski, kurz i sporadyczne uderzenia mechaniczne.

Właściwy pierścień ceramiczny należy dobrać odpowiednio do rzeczywistej budowy głowicy tnącej. Średnica zewnętrzna, średnica wewnętrzna, wysokość, gwint, układ styków i sposób mocowania mogą się różnić w zależności od modelu.

W przypadku zakupu części zamiennej EVER VIEW zaleca podanie modelu głowicy tnącej, numeru oryginalnej części, wymiarów lub wyraźnych zdjęć. Nasz zespół może pomóc w dopasowaniu specyfikacji przed wyceną i wesprzeć zapasy konserwacyjne lub zamówienia zbiorcze.

Kluczowa część dolnej głowicy tnącej

Pierścień ceramiczny głowicy tnącej lasera jest umieszczony pomiędzy zespołem głowicy tnącej a elementami związanymi z dyszą. Jego dokładna struktura zależy od konstrukcji głowicy tnącej, ale zwykle ma wpływ zarówno na mechaniczne pozycjonowanie, jak i izolację elektryczną.

Wsparcie pozycjonowania dyszy

Ceramiczny korpus i związana z nim konstrukcja montażowa pomagają utrzymać zespół dyszy w zamierzonej pozycji. Właściwe wymiary i koncentryczność są ważne, ponieważ dysza musi utrzymywać wymagany związek z wiązką lasera.

Zapewnij izolację elektryczną

Materiał ceramiczny zapewnia izolację elektryczną pomiędzy wybranymi częściami przewodzącymi głowicy tnącej. Ta cecha jest ważna w głowicach tnących, które wykorzystują pojemnościowy czujnik wysokości do monitorowania odległości pomiędzy zespołem dyszy a metalowym przedmiotem obrabianym.

Czujnik wysokości zależy od montażu

W kompatybilnych głowicach tnących pierścień ceramiczny współpracuje z dyszą i elementami czujnikowymi, a nie działa jako niezależny czujnik.

Utrzymuj strukturę wykrywania

Korpus ceramiczny oddziela odpowiednie elementy przewodzące, zachowując jednocześnie połączenie mechaniczne wymagane przez zespół czujnikowy. W zależności od konkretnego projektu można również zastosować punkty kontaktowe lub wkładki przewodzące.

Zmniejsz różnice w instalacji

Prawidłowo dobrany pierścień ceramiczny pomaga po wymianie zespołu dyszy powrócić do zamierzonego położenia. Nieprawidłowe wymiary mogą mieć wpływ na dopasowanie zespołu i mogą wymagać dodatkowego rozwiązywania problemów z systemem wykrywania wysokości.

Co może uszkodzić pierścień?

Pierścień ceramiczny głowicy tnącej lasera pracuje blisko przedmiotu obrabianego, przez co jest on podatny na kilka praktycznych warunków produkcyjnych.

Uszkodzenia kolizyjne

Wypaczony arkusz, podniesiony przedmiot obrabiany lub błąd programowania mogą spowodować kontakt głowicy tnącej z materiałem. Po zderzeniu należy sprawdzić korpus ceramiczny pod kątem pęknięć, odprysków lub przemieszczeń.

Ciepło i rozpryski

Cięcie ciągłe naraża dolną część głowicy tnącej na działanie ciepła i odprysków metalu. Zanieczyszczenia wokół pierścienia ceramicznego, dyszy i obszaru styku należy usunąć podczas rutynowej konserwacji.

Sprawdź przed wymianą innych części

Uszkodzony pierścień ceramiczny może powodować objawy, które wydają się być związane z dyszą lub systemem kontroli wysokości. Nie należy jednak automatycznie uważać tego za przyczynę każdego problemu z cięciem.

Sprawdź stan fizyczny

Poszukaj pęknięć, odprysków na krawędziach, deformacji, zanieczyszczeń lub nietypowych luzów. Jeśli korpus ceramiczny jest w widoczny sposób uszkodzony, należy unikać dalszego użytkowania do czasu oceny elementu.

Sprawdź obszar kontaktu

Jeżeli konstrukcja głowicy tnącej zawiera styki przewodzące, należy sprawdzić ich stan zgodnie z procedurą konserwacji producenta. Słaby kontakt może mieć wpływ na obwód czujnikowy.

Rozmiar jest większy niż średnica zewnętrzna

Kupowanie wyłącznie według średnicy zewnętrznej może prowadzić do nieprawidłowej wymiany. Różne pierścienie ceramiczne mogą mieć podobne kształty zewnętrzne przy zastosowaniu różnych konstrukcji montażowych lub układów styków.

Wymiary do zmierzenia

Jeśli to możliwe, podaj średnicę zewnętrzną, średnicę wewnętrzną i wysokość całkowitą. Pomiarów należy dokonać na podstawie oryginalnego komponentu, a nie oszacować na podstawie zdjęć.

Sprawdź wątek i kontakty

Rozmiar gwintu, interfejs montażowy i pozycja styku mogą również decydować o kompatybilności. Interfejs dyszy należy rozpatrywać łącznie z konstrukcją pierścienia ceramicznego.

Ostateczne specyfikacje należy potwierdzić w odniesieniu do rzeczywistego zespołu głowicy tnącej.

Dopasuj pierścień do głowicy tnącej

Pierścień ceramiczny głowicy tnącej lasera należy traktować raczej jako materiał eksploatacyjny przeznaczony dla głowicy tnącej, a nie jako uniwersalne akcesorium.

Różne modele wykorzystują różne projekty

Głowice tnące mogą różnić się wymiarami pierścieni ceramicznych, gwintami, cechami ustalającymi i konfiguracją styków. Nawet produkty wyglądające podobnie mogą nie być zamienne.

Oryginalne informacje pomagają

Numer oryginalnej części, etykieta na opakowaniu i model głowicy tnącej stanowią przydatne informacje umożliwiające identyfikację zamiennika. Wyraźne zdjęcia mogą jeszcze bardziej zmniejszyć ryzyko nieprawidłowego dopasowania.

Prosty proces identyfikacji

EVER VIEW może pomóc kupującym, którzy nie znają dokładnej specyfikacji pierścienia ceramicznego.

Zacznij od sprzętu

Podaj producenta i model głowicy tnącej. Jeśli głowica tnąca ma tabliczkę znamionową lub oznaczenie modelu, załącz wyraźne zdjęcie.

Dodaj szczegóły starej części

Wyślij zdjęcia oryginalnego pierścionka ceramicznego pod różnymi kątami, wraz z dostępnymi wymiarami, numerami części i danymi kontaktowymi.

GŁOWICA TNĄCA → STARY CZĘŚĆ → WYMIARY → FOTO → SPECYFIKACJA

Proces ten jest szczególnie przydatny dla zagranicznych nabywców, firm świadczących usługi laserowe i dystrybutorów zaopatrujących się w części zamienne do istniejących maszyn.

Instalacja wymaga opieki

Pierścień ceramiczny jest elementem precyzyjnym i podczas wymiany należy się z nim obchodzić ostrożnie.

Sprawdź przed montażem

Upewnij się, że nowy element nie ma widocznych pęknięć, odprysków ani zanieczyszczeń. Przed montażem sprawdź wymiary i konstrukcję montażową.

Unikaj uszkodzeń mechanicznych

Ceramika może zostać uszkodzona przez uderzenie lub nadmierną siłę. Zamontuj element zgodnie z procedurą producenta głowicy tnącej i unikaj nadmiernego dokręcania powiązanych części montażowych.

Utrzymuj zespół dyszy stabilnie

Pierścień ceramiczny nie działa sam. Jego stan należy rozpatrywać łącznie z dyszą i innymi elementami znajdującymi się na dolnym końcu głowicy tnącej.

Sprawdź osadzenie dyszy

Po wymianie należy sprawdzić, czy dysza jest prawidłowo osadzona i czy odpowiedni zespół jest dobrze zamocowany.

Sprawdź czujnik wysokości

W przypadku stosowania czujnika pojemnościowego należy sprawdzić normalne działanie czujnika wysokości po konserwacji, przed ponownym uruchomieniem maszyny do normalnej produkcji.

Zastosowania w laserowym cięciu metalu

Zamienne komponenty ceramiczne EVER VIEW są przeznaczone do urządzeń do cięcia laserem światłowodowym stosowanych w różnych środowiskach obróbki metali.

Obróbka blachy

Typowe zastosowania obejmują obróbkę stali węglowej, stali nierdzewnej i blach aluminiowych na części maszyn, szafy, obudowy i gotowe elementy metalowe.

Urządzenia produkcyjne i usługowe

Mogą być również istotne dla centrów usług cięcia laserowego, firm zajmujących się konserwacją sprzętu, producentów maszyn i dystrybutorów, którzy utrzymują wiele konfiguracji głowic tnących.

O właściwym modelu decyduje konstrukcja głowicy tnącej, a nie po prostu obrabiany materiał.

Twórz praktyczne zapasy zapasowe

Chociaż pierścień ceramiczny jest stosunkowo niewielkim materiałem eksploatacyjnym, jego niedostępność może opóźnić konserwację głowicy tnącej.

Dla fabryk produkcyjnych

Fabryki obsługujące wiele maszyn do cięcia laserowego mogą organizować zapasowe pierścienie ceramiczne według modelu głowicy tnącej i numeru maszyny. Ułatwia to technikom wybór odpowiedniego zamiennika.

Dla dystrybutorów

Dystrybutorzy sprzętu laserowego i firmy serwisowe mogą wymagać kilku specyfikacji dla różnych maszyn klientów. Potwierdzenie modelu przed zakupem hurtowym pomaga uniknąć magazynowania niezgodnych części.

Jakość ma znaczenie w małych komponentach

Cena zakupu pierścienia ceramicznego jest niewielka w porównaniu z kosztem kompletnego systemu cięcia laserowego, ale niespójność wymiarowa może nadal powodować problemy w konserwacji.

Spójność wymiarowa

Korpus ceramiczny, elementy montażowe i układ styków powinny odpowiadać potwierdzonej specyfikacji. Spójne wymiary pomagają w powtarzalnym montażu.

Ochrona opakowań

Elementy ceramiczne należy odpowiednio zabezpieczyć podczas przechowywania i transportu. Zapobieganie odpryskom i pęknięciom przed instalacją jest częścią niezawodnego zarządzania materiałami eksploatacyjnymi.

Kiedy należy go wymienić?

Nie ma uniwersalnego okresu wymiany dla każdej głowicy tnącej. Rzeczywiste wymagania serwisowe zależą od działania maszyny, kolizji, narażenia na ciepło, zanieczyszczenia i praktyk konserwacyjnych.

Wymień po widocznych uszkodzeniach

Pęknięcia, odpryski, odkształcenia lub inne uszkodzenia fizyczne to wyraźny powód, aby sprawdzić element i ustalić, czy konieczna jest jego wymiana.

Wymienić podczas konserwacji

Jeśli pierścień ceramiczny wykazuje nadmierne zużycie lub zespół głowicy tnącej nie działa zgodnie z oczekiwaniami, wymianę można uznać za część procesu konserwacji.

Informacje o zamawianiu

Aby uzyskać dokładną wycenę, podaj model głowicy tnącej, informacje o oryginalnym pierścieniu ceramicznym, wymiary, układ styków, zdjęcia i wymaganą ilość, jeśli to możliwe.

Jeśli nie znasz modelu

Wyślij wyraźne zdjęcia pierścienia ceramicznego, głowicy tnącej i oryginalnego opakowania. Podaj wszelkie dostępne pomiary lub numery części.

Do zakupów zbiorczych

W przypadku zamówień powtarzalnych lub zbiorczych należy z wyprzedzeniem podać wymagane ilości i modele głowic tnących. EVER VIEW może pomóc w potwierdzeniu specyfikacji i dostawie zamiennej.

POTRZEBUJESZ WYMIENNEGO PIERŚCIENIA CERAMICZNEGO?

Wyślij szczegóły → Potwierdź model → Sprawdź specyfikację → Uzyskaj wycenę

Skontaktuj się z firmą EVER VIEW w sprawie dopasowania, wymiany i zakupu hurtowego pierścieni ceramicznych do głowic do cięcia laserem światłowodowym.

Często zadawane pytania

Co powoduje pękanie pierścienia ceramicznego?

Kolizja z obrabianym przedmiotem, nadmierna siła mechaniczna lub niewłaściwa obsługa mogą spowodować uszkodzenie korpusu ceramicznego. Zanieczyszczenia cieplne i produkcyjne mogą również przyczynić się do pogorszenia jakości, w zależności od konstrukcji głowicy tnącej.

Czy pęknięty pierścień można nadal tymczasowo używać?

Pękniętego pierścienia ceramicznego nie należy traktować jako normalnego elementu nadającego się do naprawy. Ponieważ pierścień może stanowić część konstrukcji izolacyjnej i czujnikowej, przed dalszą pracą należy zastosować się do procedury konserwacyjnej producenta głowicy tnącej.

Dlaczego pierścionek ma metalowe styki?

Niektóre konstrukcje głowic tnących zawierają przewodzące styki lub wkładki jako część pojemnościowego obwodu wykrywania wysokości. Ich dokładne rozmieszczenie różni się w zależności od modelu głowicy tnącej.

Czy wysokość pierścienia ceramicznego jest ważna?

Tak. Wysokość całkowita to jeden z wymiarów, który może mieć wpływ na dopasowanie zespołu dolnej głowicy tnącej do siebie. Należy go dopasować do oryginalnej specyfikacji, a nie wybierać wyłącznie na podstawie średnicy zewnętrznej.

Czy mogę używać pierścionka ceramicznego innej marki z głowicą tnącą?

Tylko jeśli wymiary, konstrukcja montażowa, układ styków i inne istotne specyfikacje zostaną potwierdzone jako kompatybilne. Podobny wygląd nie gwarantuje wymienności.

Jakie zdjęcia najlepiej nadają się do identyfikacji?

Podaj widok pierścienia ceramicznego z przodu, z tyłu i z boku, a także zdjęcie etykiety modelu głowicy tnącej. Pomiar za pomocą linijki, suwmiarki lub innego odpowiedniego narzędzia może sprawić, że identyfikacja będzie dokładniejsza.
